Расчет процесса вакуумного насоса

Показатели производительности вакуумного насоса

(1) Степень вакуума
Как правило, существует несколько методов выражения.
①Выражается через абсолютное давление p, единицы измерения – кПа, Торр,
②Выражается относительным давлением p, единицы измерения: кПа, мм рт. ст.,

pv(кПа)=101,32p(кПа)
pv(мм рт.ст.)=760-p(Торр)
IТорр=1мм рт.ст.

(2) Скорость откачки S
Скорость откачки S относится к объему газа во всасывающем отверстии вакуумного насоса в состоянии всасывания в единицу времени (относится к объемному расходу при давлении всасывания и температуре). Единицы измерения: м³/ч, м³/мин. Скорость откачки S вакуумного насоса связана с давлением всасывания. Чем ниже давление всасывания, тем меньше скорость откачки. До достижения предельного вакуума скорость откачки равна нулю.

(3)Предельный вакуум
Предельный вакуум — это наименьшее стабильное значение давления, которого может достичь вакуумный насос при откачке воздуха, также известное как максимальная степень вакуума.

(4)Время откачки t

В формуле t — время откачки, мин;
V——объем вакуумной системы, м³;
s——Производительность вакуумного насоса, м³/мин;
p1 — начальное давление вакуумной системы, кПа;
р——Давление в конце откачки вакуумной системы, кПа,

Оценка утечки воздуха

В любой вакуумной системе всегда предполагается, что она полностью герметична для достижения наилучшего использования вакуумного насоса, но на самом деле в вакуумную систему всегда происходит утечка воздуха. Утечку воздуха в системе лучше всего определять путем тестирования, но для новой конструкции или там, где тестирование невозможно, ее можно определить оценочным путем.

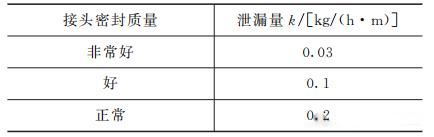

(1) Оценка утечки на основе длины уплотнения шва.

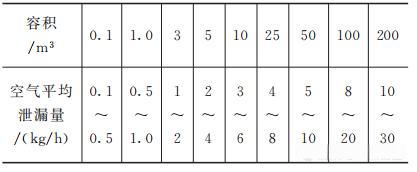

(2) Оценка утечки на основе объема вакуумной системы.

Выбор вакуумного насоса

① В зависимости от степени вакуума в вакуумной системе и перепада давления на впускной трубе насоса определите степень вакуума (абсолютное давление) на входе всасывания насоса,
② Определить скорость откачки S вакуумной системы.
③Преобразуйте Se в скорость перекачки Se в условиях, указанных в заводском образце насоса.
а. Для жидкостно-кольцевых вакуумных насосов стандартная температура на входе заводского образца насоса составляет 20°C, а температура воды на входе — 15°C. Его S’ рассчитывается по формуле.

В формуле k₁,k₂ – поправки, вызванные различиями температуры рабочей воды и газа.
Одноступенчатый жидкостно-кольцевой вакуумный насос

Двухступенчатый жидкостно-кольцевой вакуумный насос

б. Для других типов вакуумных насосов стандартная температура на входе заводских образцов насосов общего назначения также составляет 20°C.

④Выберите тип вакуумного насоса в соответствии с требованиями к скорости откачки и степени вакуума.
